1 ขอบเขต
มาตรฐานอุตสาหกรรมของญี่ปุ่นนี้ระบุหลอดเหล็กคาร์บอน (ต่อจากนี้เรียกว่า "ท่อ") ใช้สำหรับโครงสร้างของวิศวกรรมโยธาและสถาปัตยกรรมเช่นหอคอยเหล็กนั่งร้านนั่งร้านกองฐานรากกองมูลนิธิกองสำหรับการปราบปรามถล่มทลายและอื่น ๆ อย่างไรก็ตามในการใช้งานกองฐาน แต่มาตรฐานนี้ใช้ได้เฉพาะกับหลอดเหล็กเชื่อมที่มีเส้นผ่านศูนย์กลางภายนอกภายใต้ 318.5 มม. และในการใช้งานกองสำหรับการปราบปรามถล่มถล่มท่อเหล็กที่ไร้รอยต่อและท่อเหล็กเชื่อมที่มีเส้นผ่านศูนย์กลางภายนอกภายใต้ 318.5 มม. 1)- ช่วงมิติที่ครอบคลุมโดยมาตรฐานนี้โดยทั่วไปเส้นผ่านศูนย์กลางภายนอก 21.7 มม. ถึง 1 016.0 มม.
หมายเหตุ: เพื่อกองการปราบปรามถล่มของหลอดเหล็กหล่อแบบหมุนเหวี่ยงจะใช้ Jis G 5201
บันทึก1)เพื่อรองพื้นกองและกองสำหรับการปราบปรามถล่มของท่อเหล็กเชื่อมที่มีเส้นผ่านศูนย์กลางภายนอก 318.5 มม. หรือใหญ่กว่านั้นใช้ JIS A 5525
2 การอ้างอิงเชิงบรรทัดฐาน
มาตรฐานต่อไปนี้มีบทบัญญัติซึ่งผ่านการอ้างอิงในข้อความนี้เป็นบทบัญญัติของมาตรฐานนี้ รุ่นล่าสุดของมาตรฐาน (รวมถึงการแก้ไข) ที่ระบุด้านล่างจะถูกนำไปใช้
Jis G 0320 วิธีทดสอบมาตรฐานสำหรับการวิเคราะห์ความร้อนของผลิตภัณฑ์เหล็ก
การวิเคราะห์ผลิตภัณฑ์ Jis G 0321 และความอดทนต่อเหล็กดัด
Jis G 0404 ผลิตภัณฑ์เหล็กและเหล็กกล้า - ข้อกำหนดการจัดส่งทางเทคนิคทั่วไป
Jis G 0415 ผลิตภัณฑ์เหล็กและเหล็กกล้า - เอกสารการตรวจสอบ
jis g 3302 ร้อน - dip zine - แผ่นเหล็กและแถบเคลือบ
Jis G 3313 Electrolytic zine - แผ่นเหล็กและแถบเคลือบ
Jis G 3314 HOT - จุ่มอลูมิเนียม - แผ่นเหล็กเคลือบและแถบ
Jis G 3317 HOT - จุ่มสังกะสี - 5 % แผ่นเหล็กเคลือบอลูมิเนียมและแถบอลูมิเนียม 5 %
Jis G 3321 HOT - DIP 55% อลูมิเนียม - โลหะผสมสังกะสี - แผ่นเหล็กและแถบเคลือบ
JIS Z 2201 ชิ้นทดสอบสำหรับการทดสอบแรงดึงสำหรับวัสดุโลหะ
Jis Z 2241 วิธีการทดสอบแรงดึงสำหรับวัสดุโลหะ
Jis Z 3121 วิธีการทดสอบแรงดึงสำหรับข้อต่อเชื่อมก้น
Jis Z 8401 คู่มือการปัดเศษตัวเลข
3 เกรดและสัญลักษณ์
หลอดจะต้องแบ่งออกเป็น 5 เกรดและสัญลักษณ์เกรดและสัญลักษณ์ของวิธีการผลิตจะต้องเป็นตามที่ระบุในตารางที่ 1
4 วิธีการผลิต
วิธีการผลิตจะมีดังนี้:
A) หลอดจะต้องผลิตโดยการรวมกันของวิธีการผลิตท่อและวิธีการตกแต่งที่แสดงในตารางที่ 1 หากจำเป็นอาจใช้การรักษาความร้อนที่เหมาะสมกับหลอด
b) หลอดอาจทำโดยใช้แผ่นเหล็กเคลือบหรือแถบเหล็กเคลือบหากผู้ซื้อร้องขอ
c) การตกแต่งแบบท้ายเบลล์อาจถูกนำไปใช้ภายใต้ข้อกำหนดของผู้ซื้อซึ่งในกรณีนี้รูปร่างจะขึ้นอยู่กับข้อตกลงระหว่างผู้ผลิตและผู้ซื้อ อย่างไรก็ตามหากไม่มีข้อกำหนดของรูปร่างจะต้องเป็นไปตามรูปที่ 1
5 องค์ประกอบทางเคมี

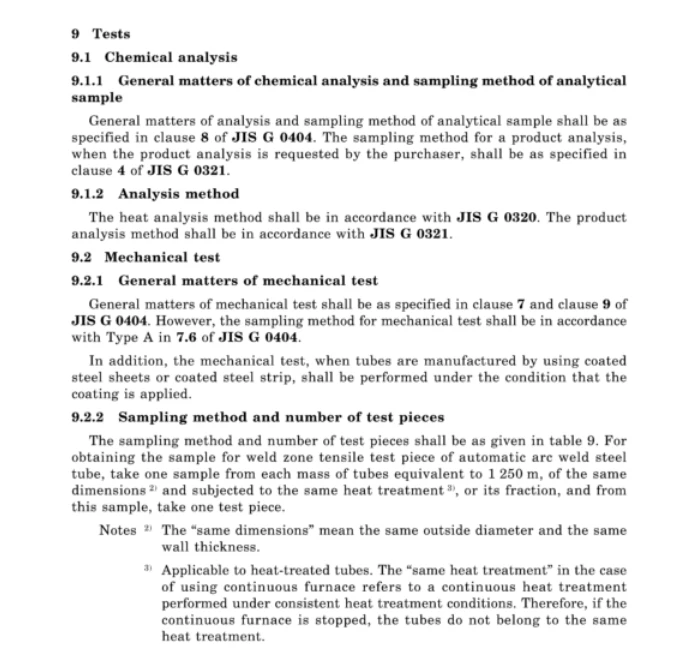

หลอดจะต้องทดสอบตาม 9.1 และค่าการวิเคราะห์ความร้อนจะต้องเป็นไปตามตารางที่ 2 เมื่อการวิเคราะห์ผลิตภัณฑ์ถูกร้องขอโดยผู้ซื้อหลอดจะต้องทดสอบตาม 9.1 และผลลัพธ์จะต้องสอดคล้องกับตารางที่ 2 ภายในความคลาดเคลื่อนของการวิเคราะห์ผลิตภัณฑ์ในตารางที่ 2 ของ JIS G 0321
