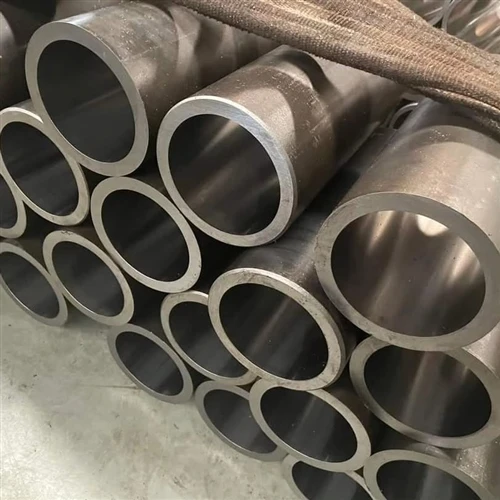

TH 10305 1 C45E ท่อเหล็กไร้ตะเข็บ Honed: ภาพรวม

EN 10305-1 C45E ท่อเหล็กไร้ตะเข็บขัดเงาเป็นท่อความแม่นยำ-ดึงเย็นในคาร์บอนปานกลาง-เกรด C45E (วัสดุหมายเลข 1.1191) ซึ่งเจาะเสร็จโดยการขัดเกลาตามความทนทานต่อ ID H8-H9 และความหยาบของพื้นผิว Ra 0.2-0.4 um ดังนั้นจึงพร้อมสำหรับการประกอบเป็นกระบอกไฮดรอลิกหรือกระบอกนิวแมติก ตัวเลขที่กำหนดความหนาของผนังของคุณคือผลผลิตที่คุณออกแบบเป็น - 340 MPa ในสถานะ +N, ประมาณ 420 MPa ใน +SR และ 490 MPa หรือมากกว่าใน +QT - ไม่ใช่ค่าคงที่เพียงค่าเดียว หน้านี้ครอบคลุมถึงเกรด ข้อมูลจำเพาะของกระบอกสูบ และการตัดสินใจสั่งซื้อที่แยกกระบอกที่ถูกต้องออกจากกระบอกที่ถูกปฏิเสธ

A ท่อเฉียบคมc45eเป็นส่วนประกอบสำเร็จรูป ไม่ใช่เกรดเหล็ก โลหะฐาน - C45E หมายเลขวัสดุ 1.1191 - เป็นเพียงครึ่งหนึ่งของข้อกำหนด; อีกครึ่งหนึ่งเป็นการเจาะที่เสร็จแล้ว ท่อสองท่อที่มีเคมีเหมือนกันแต่คุณภาพการขัดต่างกันจะมีพฤติกรรมเหมือนผลิตภัณฑ์ที่แตกต่างกันในกระบอกสูบเดียวกัน เนื่องจากซีลจะวิ่งไปตามรู ไม่ขัดกับใบรับรอง ดังนั้นชิ้นส่วนจึงถูกกำหนดโดยการตัดสินใจอิสระ 4 ประการ ได้แก่ มาตรฐาน (EN 10305-1:2016 หรือ EN 10305-4:2016 สำหรับระบบกำลังไฮดรอลิก) เกรด (C45E) เงื่อนไขการส่งมอบ และข้อกำหนดเฉพาะของการเจาะ (พิกัดความเผื่อ ID ความหยาบ ความตรง)

อุปกรณ์ท่อ GNEEc45e honed tube สำหรับกระบอกไฮดรอลิกการใช้งานกับเส้นผ่านศูนย์กลางภายนอกสูงสุด 380 มม. (14.96 นิ้ว) และความยาวสูงสุด 12 ม. (39 ฟุต) พร้อมใบรับรองวัสดุ EN 10204 3.1 และการตรวจสอบโดยบุคคลที่สาม-ตามคำขอ ส่ง ID x วอลล์ เงื่อนไขการจัดส่ง และปริมาณ เพื่อขอใบเสนอราคาขอใบเสนอราคาพร้อม ID x wall และ Ra ของคุณ

ข้อมูลจำเพาะทางเทคนิค

การเจาะที่เสร็จแล้วคือครึ่งหลังของสเปค พิกัดความเผื่อรหัสท่อลับคม C45E H8 H9 เป็นการจับคู่เริ่มต้น (มาตรฐาน H8, ตัวเลือก H9, H7 สำหรับกระบอกสูบเซอร์โว), ท่อลับคม C45E Ra 0.2-0.4 um สำเร็จได้โดยการลับคม, SRB สูงถึง Ra 0.2 um หรือดีกว่า และความตรงของท่อลับคม C45E อยู่ที่น้อยกว่าหรือเท่ากับ 0.5 มม./ม.

องค์ประกอบทางเคมี

องค์ประกอบทางเคมี C45E เป็นไปตาม EN 10305-1:2016 ตารางที่ 5 (การวิเคราะห์แบบหล่อ เกรด E-) คาร์บอนที่ 0.42-0.50% คือสิ่งที่ทำให้ C45E ให้ความร้อน-สามารถบำบัดได้ และสิ่งที่บังคับให้ร้อนก่อนเมื่อมีการเชื่อมถัง ฟอสฟอรัสและซัลเฟอร์จะถูกทำให้เข้มข้นในเกรด E เพื่อความสม่ำเสมอของแบทช์

คุณสมบัติทางกล

สมบัติทางกลของ C45E ตามสภาวะการส่งมอบเป็นไปตาม EN 10305-1:2016 ตารางที่ 6 สภาวะการทำงานเย็น (+C, +LC, +SR, +A) ได้รับการเสนอราคาสำหรับความต้านทานแรงดึงและการยืดตัวขั้นต่ำ มาตรฐานจะได้ Rp0.2 จาก Rm ตามสูตร ดังนั้นจึงไม่มีการทำตารางอัตราผลตอบแทนขั้นต่ำสำหรับรัฐเหล่านั้น มีเพียง +N เท่านั้นที่ให้ ReH คงที่ ซึ่งเป็นค่าพื้นฐานการออกแบบถัง. +ค่า QT ไม่อยู่ในตารางมาตรฐานและผู้ซื้อจะต้องระบุ

เงื่อนไขการจัดส่งและจำนวนที่กำหนดการออกแบบของคุณ

ตัวเลขตัวเดียวที่กำหนดผนังถังของคุณคือผลผลิตที่คุณออกแบบ และตัวเลขนั้นถูกกำหนดโดยเงื่อนไขการส่งมอบ - ไม่ใช่ตามชื่อเกรด สำหรับถัง C45E พื้นใช้งานจริงมีดังนี้:+N ทำให้เป็นมาตรฐาน, ReH 340 MPa(โดยทั่วไปคือบรรทัดฐานมาตรฐาน);+SR ความเครียด-บรรเทาลง ประมาณ 420 MPa(ความเค้นตกค้างลดลง เชื่อมง่ายกว่า); และ+QT ดับและปรับอุณหภูมิแล้ว 490 MPa หรือมากกว่า(เจาะงานหนัก- สั่งซื้อแยกต่างหาก) สเปรดมีความสำคัญในเรื่องของเงิน: ที่กำแพงเดียวกัน การย้ายจาก +N ไปยัง +QT จะเพิ่มความกดดันที่ยอมรับได้ประมาณ 44% (490 หารด้วย 340) การอ้างอิงค่าเดียว - เช่น การหาค่าพื้นรับแรงดึง +N ที่ 540 MPa และเรียกค่านั้นว่าผลผลิต - เกินความสามารถโดยประมาณประมาณ 59% และเป็นสาเหตุเดียวที่พบบ่อยที่สุดที่ทำให้ถังบรรจุมีขนาดเล็กเกินไป ระบุเงื่อนไขในคำสั่งซื้อ จากนั้นจึงออกแบบตามผลผลิต

การเปรียบเทียบเกรด - C45E กับ E355 กับ 42CrMo4

การตัดสินใจเลือกใช้ท่อ Honed C45E กับ E355 ขึ้นอยู่กับปริมาณคาร์บอนและความสามารถในการเชื่อม: C45E เป็นตัวเลือกคาร์บอน-ตัวกลางที่สามารถบำบัดด้วยความร้อน- E355 เป็นตัวเลือกคาร์บอนต่ำ-ในการเชื่อม

การเลือกเกรดที่เหมาะสมและการจบงาน

C45E กับ AISI 1045 กับ E355 - ซึ่งถังเหล็ก

ในกรณีที่ต้องการความแข็งแกร่งที่สูงกว่า ให้เปลี่ยนไปใช้ท่อเฉียบคม 42CrMo4 / AISI 4140 แทนที่จะ{3}}ระบุ C45E มากเกินไป

Honed vs SRB - การเลือกผิวเจาะ

ทั้งสองทำการเจาะจนสำเร็จด้วยพิกัดความเผื่อที่แม่นยำ ตัวเลือกท่อเฉียบเทียบกับท่อ SRB นั้นขับเคลื่อนโดยประเภทซีล ปริมาตร และราคา ไม่ใช่โดย "ดีกว่า" ธรรมดาๆ - ผู้ซื้อส่วนใหญ่ยอมรับโดยมีเงื่อนไขว่าค่าเผื่อ ID และ Ra เป็นไปตามที่กำหนด การลับคมจะขจัดวัสดุด้วยหินและให้ Ra 0.2-0.4 um พร้อมช่องกากบาท-ที่กักเก็บสารหล่อลื่น สกีและลูกกลิ้ง SRB-ขัดเงา ทำให้พื้นผิวแข็งตัว และมีค่า Ra 0.2 um หรือดีกว่า

การใช้งาน

ท่อเฉียบคม C45E ได้รับการระบุในกรณีที่กระบอกกระบอกสูบที่เสร็จแล้ว -ถึง- จะต้องรับแรงดันปานกลางถึงสูง การรับแรงกระแทก และรอบระยะชักยาว โดยไม่มีการคว้านรอง กลุ่มแอปพลิเคชันห้ากลุ่มครอบคลุมคำสั่งซื้อส่วนใหญ่:

กระบอกไฮดรอลิก

การใช้งานที่โดดเด่น กระบอก C45E ที่ผ่านการลับคมจะบรรทุกกระบอกสูบ พื้นผิวซีล และขอบเขตแรงดันในกระบอกสูบที่ดึงเย็น{2}} เสร็จแล้ว - แบบเคลื่อนที่ การเกษตร และอุตสาหกรรม

กระบอกสูบนิวเมติก

แรงดันต่ำกว่าระบบไฮดรอลิก แต่ข้อกำหนดการตกแต่งเหมือนกัน: รูเจาะที่สะอาด - และซีลจะติดตามโดยไม่มีรอยเป็นรอย C45E ใน +N หรือ +SR เป็นค่าเริ่มต้น

กระบอกสูบอุปกรณ์เคลื่อนที่และก่อสร้าง

รถขุด รถตัก เครน และรถดัมพ์ จำเป็นต้องมีถังที่ทนทานต่อการบุบ การสึกหรอ และการรับน้ำหนักด้านข้าง C45E ใน +N หรือ +QT ให้มาร์จิ้น เส้นทางเจาะขนาดใหญ่ถึง EN 10297-1

เครื่องอัดและฉีดอุตสาหกรรม-กระบอกสูบเครื่องจักร

จำนวนรอบสูงและระยะชักยาวต้องใช้การเจาะที่มีรูปทรงที่มั่นคง พื้นผิวที่ได้รับการขัดเกลาช่วยให้สามารถคาดการณ์การบีบอัดซีลได้หลายล้านรอบ

โหลดเครื่องจักร-ชิ้นส่วนสำหรับบรรทุก

นอกเหนือจากกระบอกสูบแล้ว ท่อความแม่นยำของ C45E ยังถูกเปลี่ยนเป็นเพลา บูช ลูกสูบ และไกด์บาร์ - ชิ้นส่วนใดๆ ที่ถูกกลึงแล้วทำให้แข็งตัว

การทดสอบและตรวจสอบ

การตรวจสอบมิติมีการตรวจสอบ OD ผนัง ความทนทานต่อ ID (H8-H9) และความตรงเทียบกับตัวเลือกที่สั่ง เจาะจะวัดหลายจุดตามความยาว

พื้นผิวและความหยาบBore Ra ได้รับการตรวจสอบด้วยเครื่องวัดโปรไฟล์ กากบาท-ฟักออกมาและไม่มีการให้คะแนนจะถูกตรวจสอบด้วยสายตา

การตรวจสอบทางกลแรงดึงและสำหรับ +N ผลผลิตจะได้รับการยืนยันจากความร้อน ความแข็งสามารถตรวจสอบได้ที่ +QT

การทดสอบแบบไม่ทำลาย-การทดสอบกระแสเอ็ดดี้หรืออัลตราโซนิคเป็นไปตาม EN 10305-4 สำหรับระบบไฮดรอลิก (และตามคำขอสำหรับส่วนที่ 1) ใบรับรอง EN 10204 3.1 มาพร้อมกับแต่ละฮีต

ความสะอาดและการเก็บรักษาเจาะได้รับการทำความสะอาด ทาน้ำมัน และปิดฝาเพื่อปกป้องพื้นผิวที่เสร็จแล้วระหว่างการขนส่ง



ส่ง ID x วอลล์ เงื่อนไขการจัดส่ง (+N / +SR / +QT) ค่าเผื่อ ID และ Ra - ทีมเทคนิคของเราจะยืนยันข้อกำหนดตาม EN 10305-1:2016 (หรือ EN 10305-4:2016) และส่งคืนใบเสนอราคาพร้อมระยะเวลาดำเนินการภายใน 24 ชั่วโมงติดต่อ GNEE Pipe ได้แล้ววันนี้

ทำไมต้องใช้ท่อ Honed C45E จากท่อ GNEE

ในฐานะซัพพลายเออร์ท่อที่ผ่านการขัดเกลา C45E ท่อ GNEE จะจัดส่ง-ถังที่พร้อมใช้จากระบบคุณภาพเดียว แทนที่จะขนส่งสต็อกแบบผสม

เหล็กเดียวหลายมาตรฐานเราจัดหา C45E / CK45 / AISI 1045 / 1.1191 ตามมาตรฐาน EN 10305-1, EN 10305-4, ASTM A519 และ GB/T 3639 จากระบบคุณภาพเดียว ดังนั้นคำสั่งซื้อข้ามมาตรฐานของคุณจึงมีความสม่ำเสมอ

เจาะ-ถังพร้อมH8-H9, Ra 0.2-0.4 um, ความตรงน้อยกว่าหรือเท่ากับ 0.5 มม./ม. พร้อมใบรับรอง EN 10204 3.1 และการตรวจสอบโดยบุคคลที่สาม (SGS / BV / TUV) ตามคำขอ

อุปทานการส่งออกที่พิสูจน์แล้วGNEE ให้บริการลูกค้า 160+ ในตลาดอุปกรณ์ไฮดรอลิก อุปกรณ์เคลื่อนที่- และตลาดอุตสาหกรรมจากเทียนจิน พร้อมด้วยการตัดเฉือนและการดูแลรักษาแบบครบวงจร

ใบเสนอราคาทางเทคนิคส่ง ID x วอลล์ เงื่อนไขการจัดส่งและ Ra; ทีมงานของเราส่งคืนข้อกำหนด-ใบเสนอราคาที่ได้รับการยืนยันพร้อมระยะเวลารอคอยสินค้า และแจ้ง-ปีมาตรฐานและเงื่อนไขไม่ตรงกันก่อนที่จะถูกปฏิเสธ

คำถามที่พบบ่อย

EN 10305-1 C45E ท่อเหล็กไร้ตะเข็บขัดเงาคืออะไร?

เป็นท่อเหล็กกล้าคาร์บอนดึงเย็นที่มีความแม่นยำสูง-ในเกรด-คาร์บอน C45E (วัสดุหมายเลข 1.1191) ที่มีการเจาะรูหรือเจาะและขัดผิวด้วยลูกกลิ้ง- ขัดเงาจนได้ค่าความคลาดเคลื่อน ID ที่เสร็จสิ้นแล้วที่ H8 ถึง H9 และความหยาบของพื้นผิว Ra 0.2 ถึง 0.4 um จึงพร้อมประกอบเป็นกระบอกไฮดรอลิกหรือนิวแมติกโดยไม่ต้องคว้านรอง

C45E เหมือนกับ CK45, 1045 และ 1.1191 หรือไม่?

ใช่ - เป็นเหล็ก 1.1191 ที่เหมือนกันภายใต้ชื่อมาตรฐานที่แตกต่างกัน C45E คือเกรด EN ในปัจจุบัน, CK45 (หรือ Ck45) คือชื่อ DIN ดั้งเดิมของเยอรมัน, AISI 1045 คือเกรด US และ 1.1191 คือหมายเลขวัสดุของยุโรป ภาพวาดที่ระบุว่า CK45 และใบรับรองที่ระบุว่า C45E กำลังขอท่อที่เหมือนกัน

ฉันควรออกแบบถังลับคม C45E ให้ผลผลิตเท่าใด

ออกแบบตามผลผลิตของเงื่อนไขการจัดส่งที่คุณสั่งซื้อ ไม่ใช่จำนวนคงที่เพียงตัวเดียว ในสถานะ - ส่งมอบแล้ว +N (ทำให้เป็นมาตรฐาน) พื้นมาตรฐานคือ ReH 340 MPa; +SR (ความเครียด-โล่งใจ) ให้ประมาณ 420 MPa; และ +QT (ดับและนิรภัย) ซึ่งคุณต้องระบุแยกกัน โดยทั่วไปจะสูงถึง 490 MPa หรือมากกว่า การใช้ค่าเดี่ยวที่ไม่ถูกต้องคือสาเหตุที่พบบ่อยที่สุดของกระบอกปืนที่มีขนาดไม่ใหญ่หรือใหญ่เกินไป

EN 10305-1 หรือ EN 10305-4 - ฉันอ้างอิงมาตรฐานใด

ทั้งสองรุ่นเป็นรุ่นปี 2016 ในปัจจุบัน และทั้งสองรุ่นครอบคลุม-ท่อ C45E แบบดึงเย็นแบบไร้รอยต่อ ส่วนที่ 1 เป็นความแม่นยำทั่วไป-มาตรฐานท่อสำหรับวิศวกรรมเครื่องกล ส่วนที่ 4 คือส่วนย่อย-ระบบกำลังไฮดรอลิกและนิวแมติก ซึ่งเพิ่มความสะอาดของรูเจาะ ความหยาบของพื้นผิวที่เข้มงวดมากขึ้น และการทดสอบแบบไม่ทำลาย-บังคับ สำหรับกระบอกแบริ่งแรงดัน- อ้างอิง EN 10305-4; สำหรับชิ้นส่วนที่มีความแม่นยำทั่วไป ส่วนที่ 1 ก็เพียงพอแล้ว

ท่อ Honed C45E มีความทนทานต่อ ID และผิวสำเร็จเท่าใด

ค่าพิกัดความเผื่อของรูเริ่มต้นคือ ISO H8 โดยมี H9 ให้เลือกและ H7 สำหรับเซอร์โวหรือกระบอกสูบที่มีความแม่นยำสูง- การลับคมให้ความหยาบผิว Ra 0.2 ถึง 0.4 um; การขัดผิวด้วยลูกกลิ้งและลูกกลิ้ง (SRB) มีค่า Ra 0.2 um หรือดีกว่า โดยมีมุมฟักตัดขวาง-ที่ 30 ถึง 45 องศา ซึ่งยังคงสารหล่อลื่นไว้

ท่อ Honed C45E สามารถเชื่อมได้หรือไม่?

ใช่ แต่มันเป็นเหล็กกล้าคาร์บอนปานกลาง-ซึ่งมีคาร์บอนเทียบเท่าประมาณ CE_IIW 0.56 ดังนั้นจึงจำเป็นต้องอุ่นที่ 150 ถึง 250 องศา C และหลัง-บรรเทาความเค้นในการเชื่อมเพื่อหลีกเลี่ยงการแตกร้าว ยืนยันขั้นตอนที่แน่นอนกับวิศวกรการเชื่อมของคุณ โดยเฉพาะอย่างยิ่งสำหรับผนังที่มีน้ำหนักมาก

ท่อขัดเงา EN 10305-1 C45E มีขีดจำกัดขนาดเท่าใด

EN 10305-1 ครอบคลุมถึงท่อดึงเย็นไร้ตะเข็บที่มีเส้นผ่านศูนย์กลางภายนอกสูงสุด 380 มม. สำหรับถังขัดเงา ช่วงการเจาะที่ใช้งานจริงจะอยู่ที่ประมาณ 20 ถึง 400 มม. โดยความหนาของผนังโดยทั่วไปคือ 2 ถึง 40 มม. และความยาวสูงสุด 12 ม. OD สูงกว่า 380 มม. กำหนดเส้นทางคำสั่งซื้อไปยัง EN 10297-1

C45E เหมือนกับ E355 สำหรับกระบอกสูบหรือไม่?

หมายเลข C45E (1.1191) เป็นเหล็กกล้า-คาร์บอนอบร้อน-ปานกลางที่มีคาร์บอน 0.42 ถึง 0.50 เปอร์เซ็นต์ ในขณะที่ E355 (1.0580) เป็นเหล็กโครงสร้างเกรนละเอียด-คาร์บอนละเอียด{10}}ต่ำ C45E สามารถชุบแข็ง อบคืนตัว หรือ-ชุบแข็งแบบเหนี่ยวนำสำหรับชิ้นส่วนที่สึกหรอ E355 ถูกเลือกสำหรับการเชื่อมและน้ำหนักที่ต่ำกว่า ไม่สามารถใช้แทนกันได้ และต้องไม่อ้างอิงบาร์เรลที่ออกแบบมาเพื่อมูลค่าผลผลิตหนึ่งเทียบกับอีกอันหนึ่ง
